Деревянные перегородки. В строительстве домов из бруса в основном применяют деревянные и кирпичные перегородки. Деревянные перегородки бывают трех типов: сплошные, каркасно-обшивные и щитовые. Устанавливают деревянные перегородки по балкам или лагам, без устройства фундаментов.

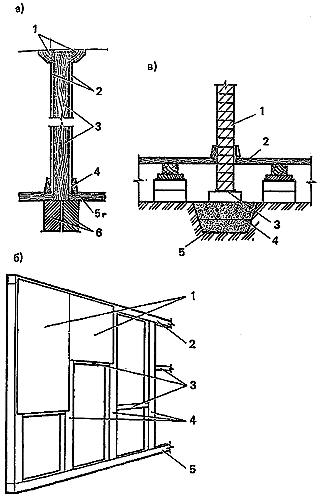

Рис. 1. Конструкции перегородок:
а) сплошные дощатые: 1 — крепежные бруски; 2 — штукатурка; 3 — доски; 4 — плинтус; 5 — лаги; б — балки, 6) каркасно-обшивные: 1 — обшивка; 2—верхняя обвязка; 3 — горизонтальные бруски; 4—вертикальные бруски; 5 — нижняя обвязка, в) кирпичные: 1 - перегородка; 2 — пол; 3 — гидроизоляция; 4 — бетонная подготовка; 5 — песчаная подушка |
Сплошные перегородки (рис. 1 а) изготовляют из досок (3) толщиной 4—5 см, которые покрывают штукатурной (2) или обшивают древесноволокнистыми плитами, фанерой или листами сухой гипсовой штукатурки. С целью повышения жесткости доски соединяют между собой деревянными круглыми шинами диаметром 1 см и длиной около 10 см. Шипы вставляют в доски на клею с шагом по высоте 1 — 1,5 м.
Сплошные дощатые перегородки материалоемки, однако, по звукоизоляционным качествам превосходят более экономичные каркасно-обшивные. При штукатурке сплошных перегородок широкие доски ( 10 см) Л дует надкалывать и оставлять между ними просвет 3—5 мм.
Каркасно-обшивные перегородки (рис, 1 б) наиболее экономичны. На каркас идут бруски (3, 4) сечением 5 X 5 см , которые, в зависимости от размера и гибкости листовой обшивки (1), устанавливают вертикально через 40—60 см, а также горизонтально в местах стыковки обшивки. При длине обшивочного материала равной высоте перегородки, горизонтальные бруски каркаса можно не ставить.
Материалом для обшивки перегородки является фанера толщиной 8 —10 мм, листы сухой гипсовой или гипсоволокнистой штукатурки толщиной 10—14 мм. Древесноволокнистые плиты (ДВП) толщиной 3,5 - 4 мм для обшивки мало пригодны, при переменной влажности они начинают коробиться. Чтобы избежать этого, тонкие ДВП склеивают попарно в увлажненном состоянии и сушат под прессом. Обшивать каркас перегородки древесностружечными плитами (ДСП) нельзя в связи с их токсичностью.
Для повышения звукоизоляции в доме из бруса каркасно-обшивные перегородки выполняют двухслойными, а межкаркасное пространство заполняют минеральной ватой.
Щитовые перегородки изготовляют из готовых заводских щитов. По расходу материалов они менее экономичны, чем каркасно-обшивные, однако при изготовлении двух-трехслойных щитов возможно использование и короткомерного материала.
Кирпичные перегородки устраивают, как правило, в домах с капитальными стенами на фундаментах (4) или специально подготовленном основании (5). В домах с проветриваемым подпольем (цокольное перекрытие по балкам) кирпичные перегородки применять нецелесообразно, так как они требуют устройства заглубленных фундаментов. Если: подполье теплое (полы по лагам), то для установки кирпичной перегородки достаточна бетонная подготовка (4) по песчаной подушке (5) (рис. 1 в).
Для кирпичных перегородок можно применять любой кирпич. Подпольную же часть лучше класть из полнотелого глиняного кирпича.
Толщину внутриквартирных перегородок обычно принимают в 1/2 кирпича ( 12 см). При небольшой длине степ перегородки можно выкладывать в 1/4 часть кирпича ( 6,5 см). В этом случае рекомендуется через каждые 3—5 рядов кладки в швы вводить арматуру из проволоки толщиной 3 мм.
|
