Строительство -> Типы фундаментов при строительстве домов из бруса

Фундамент служит для принятия нагрузок надземных конструкций и защиты стен от грунтовой влаги. Устойчивость и долговечность дома из бруса обеспечиваются в первую очередь устойчивостью и долговечностью фундамента.

При заложении фундамента прежде всего следует определить структуру грунта на участке, глубину его промерзания, уровень грунтовых вод. Лучшим основанием для фундаментов является однородный грунт: он равномерно осаживается, и здание не дает перекосов.

Выбор типа фундамента требует знания свойств основания, т.е. грунта. Несущая способность грунтов зависит от их физических свойств (состава, плотности, влажности и др.) и характеризуется величиной нормативного давления, выраженного в кг/см2.

Грунты, расположенные в основании, должны удовлетворять следующим требованиям:

Создание фундамента при строительстве дома из бруса

Рис. 1.

Конструктивные схемы: а — одноэтажный домик из бруса деревянно-каркасной конструкции; б — мансардный домик с каменными стенами. 1 — погреб (подвал, подполье), 2 — фундамент; 3 — цоколь; 4 — цокольное перекрытие; 5 — стена; 6 — стена деревянная каркасная; 7 — веранда; 8 — оконный проем; 9 — перемычка; 10 — междуэтажное (чердачное) перекрытие; 11 — мансарда (чердак); 12 — утеплитель; 13 — фронтон; 14 — карниз; 15 — конек; 16 — кровля; 17 — обрешетка; 18 — стропила; 19 — пол; 20 — плинтус; 21 — пергамин; 22 — отделочные доски стен; 23 — крыльцо; 24 — отмастка; 25 — печь.

— обладать достаточной несущей способностью, а также малой и равномерной сжимаемостью;

— не вспучиваться;

— не оползать и не проседать;

— быть безопасными в отношении аварийных просадок и оползней.

Скальные грунты прочны, не сжимаются, не размываются и не промерзают.

При скальном грунте закладывать фундамент можно прямо на поверхности.

Хрящевые грунты (хрящ, гравий, обломки камня) не сжимаются и не размываются.

При таком основании фундамент следует закладывать на глубину не менее 0,5 м независимо от глубины промерзания.

Песчаные фунты легко вынимаются, хорошо пропускают воду, сильно уплотняются под нагрузкой и незначительно промерзают.

На песчаных грунтах глубина заложения фундамента должна составлять от 0,4 до 0,7 м.

Глинистые и торфяные грунты относятся к числу пучинистых и просадочных грунтов. Они способны сжиматься, а замерзая, вспучиваться.

Для домиков, строящихся на таких грунтах, глубина заложения фундаментов должна быть обязательно ниже глубины промерзания грунта, так как такие грунты, изменяя свой объем в процессе замораживания и оттаивания, становятся опасными для постройки.

Если в основании фундамента дома из бруса суглинки и супеси — смесь из песка и глинистых частиц (суглинки содержат

от 10 до 30% глинистых частиц, супеси — от 3 до 10%), то глубину фундамента следует определить опять-таки исходя из расчетной глубины промерзания.

При строительстве домиков из легких деревянных конструкций на маловлажных, водопропускаемых грунтах (песок, супесь) с низким уровнем фунтовых вод это требование может не соблюдаться. Достаточно удалить растительный фунт и выполнить песчано-фавийную или щебеночную подготовку с тщательным уплотнением.

Данные о виде грунта, глубине его промерзания (н), уровне грунтовых вод (УГВ) должны быть отражены в проекте, а также уточнены в районной строительной организации. В Минске н = 1 м, однако в пределах Беларуси нормативная глубина промерзания меняется.

Кроме состояния грунта* на глубину заложения фундамента влияет положение уровня грунтовых вод (УГВ):

— если грунты имеют только небольшую естественную влажность (т.е. УГВ низкие) и расстояние до УГВ в период замерзания превышает глубину промерзания фунта плюс 2 м, то глубина закладки фундамента должна быть не менее 0,5м;

— если расположение УГВ в период замерзания меньше глубины промерзания фунта плюс 2 м, но более глубины промерзания фунта, то фундамент следует закладывать на глубину промерзания, но его часть, находящуюся ниже 0,5 м, можно заменить песчаной или фавийной подушкой;

— если расстояние до уровня грунтовых вод меньше глубины промерзания грунта, то фундамент следует закладывать «а глубину промерзания или даже на 0,1 м глубже.

Глубину заложения фундаментов внутренних капитальных стен можно принимать равной 0,5 м независимо от глубины промерзания фунта.

Ширину фундамента принимают по расчету исходя из конструкций перекрытия и стен, опирающихся на него, но не менее ширины стены с добавлением 10 см.

Толщина стены должна составлять не меньше 25см.

Размеры фундаментов для одноэтажных и двухэтажных садовых домиков из бруса обычно одинаковы, так как нагрузки, передаваемые на основание, относительно невелики, и несущая способность фунта полностью не исчерпывается. Наиболее экономичными считаются фундаменты, если их объем минимальный. Поэтому, если позволяют условия фунта, следует избегать необоснованного утолщения фундаментов. Если свойства грунта неблагоприятны, следует расширить только нижнюю часть фундамента (подошву).

Для садовых домиков из клееного бруса наиболее применимы фундаменты ленточные и столбчатые (рис. 2).

Материалы для возведения того или иного вида фундамента могут быть самыми разными (рис. 4.3).

Если вы возводите дом с тяжелыми (каменными, бетонными, кирпичными) стенами, лучше закладывать ленточный фундамент.

Эти фундаменты прочны, надежны, не требуют много затрат и материала. Они целесообразны при неглубоком заложении, особенно для здания с подвалами. В качестве материала используют бутобетон, бут, бетонно-песчаный раствор с добавлением щебня, гравия и др.

Устройство фундамента

Рис. 2.

Фундаменты: а — ленточный; б — столбчатый.

С целью экономии материала не устраивайте широкие ленточные фундаменты по всей высоте: сделайте расширенной только подошву фундамента, а верхнюю часть — меньшей толщины.

Столбчатые фундаменты выполняют в виде столбиков из тех же материалов, что и ленточные. Их возводят под легкие деревянные стены в грунтах глубокого промерзания и пучинистых. В качестве столбиков можно использовать также сваи железобетонные и деревянные, металлические и асбестоцементные трубы.

По расходу материала и трудозатрат столбчатые фундаменты в 1,5—2 раза, а при глубоком заложении в 3—5 раз дешевле ленточных.

Столбы фундаментов ставят на расстоянии 1,5—2,5 м друг от друга и обязательно под углы домиков в местах пересечения стен, под углы каркаса, под тяжелые или несущие простенки, прогоны, балки и другие места сосредоточенной нагрузки. Фундаменты из каменных и кирпичных столбов выполняются соответственно из бутового камня и хорошо обожженного красного кирпича, лучше железняка.

Различные виды фундаментов

Рис. 3 Фундаменты из различных материалов: а — бутовый; б — бутобетонный: в — кирпичный по бутобетону; г — кирпичный; д — бутовый по песчаной подушке; е — кирпичный по буту.

Для устройства фундамента старайтесь не использовать плохо обожженный красный кирпич, так как под воздействием влаги он очень быстро разрушается.

Под одноэтажные каркасные здания допускается устраивать угловые столбы из кирпича размером 0,38x0,38 м и промежуточные — 0,38x0,25 м. При возведении более тяжеловесных конструкций минимальные размеры столбов из бутового камня — 0,6x06 м, из кирпича — 0,51x0,51 м. Столбы желательно армировать по высоте через каждые 0,25—0,3 м арматурной сеткой или 6-миллиметровой проволокой.

На рис. 4 представлен вариант сооружения фундаментного столба из асбестоцементной трубы. Для начала нужно пробурить скважину на глубину закладки фундамента. Это можно сделать ручным буром или штыковой лопатой; Затем в образовавшуюся скважину вставляется асбестоцементная труба, диаметром более 0,2 м. Длина трубы определяется проектной высотой фундамента плюс 15—20 см. Труба снаружи уплотняется вынутым грунтом и примерно на одну треть заполняется бетоном. После чего ее необходимо приподнять на 15—20 см до проектной высоты фундамента, чтобы под трубой образовалось бетонная подушка (рис. 4 (3)). Далее следует заполнить трубу бетоном так, чтобы до ее края осталось около 10 см. Свободным, стержней уплотнить бетон и оставить его на несколько дней схватываться. Так изготавливаются все остальные столбы фундамента. Затем на них нужно уложить Деревянные брусья, образующие раму пола. После выравнивания продольных балок к ним прикрепляются анкерные элементы, нижняя часть которых бетонируется в асбестоцементных трубах. При нормальной нагрузке, обычной несущей способности грунта и применении продольных балок размером 0,14x0,18 м достаточно устраивать сваи на расстоянии друг от друга примерно 2 м.

Строительство фундамента дома из бруса

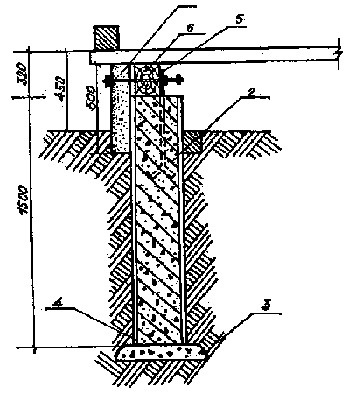

Рис. 4

Буровые сваи для щитовых домиков: 1 — забирка; 2 — бетонный раствор; 3 — бетонная подушка; 4 — асбестоцементная труба; 5 — анкер; 6 — деревянный брус нижней обвязки.

Заложенный таким образом фундамент будет служить отличной основой для легкого каркасно-щитового садового домика.

Во второй главе мы останавливались на том, что при соответствующем рельефе и подходящих геологических условиях под домиком можно соорудить подвал, в котором разместятся некоторые хоз. помещения.

Для проектирования садового домика с подвалом целесообразно планировать сооружение ленточного фундамента, так как стены подвала удобно совмещаются со стенами фундамента, а потолок — с цокольным перекрытием.

Толщину стен определяют с учетом бокового давления грунта. Стены могут сооружаться из бетона, железобетона, а в сухих непучистых грунтах — и из кирпича. Обязательное условие подвала — их тепло- и гидроизоляция.

В зависимости от уровня грунтовых вод способ гидроизоляции стен и пола подвала различный.

Для наружной гидроизоляции при маловлажных грунтах и уровнях грунтовых вод ниже пола подвала достаточно обмазки горячим битумом.

Если уровень фунтовых вод выше пола подвала, то гидроизоляцию следует делать значительно более мощную. Прежде всего на пол укладывают слой жирной глины толщиной 25,30 см, который выравнивают и трамбуют. После этого закладывают бетонную подготовку или щебень толщиной около 15 см, ее так же следует выровнять и утрамбовать. Выждав полторы недели, бетон покрывают цементной стяжкой (если в основании лежит не бетон, а щебень, то ждать полторы недели не следует). Поверх цементной стяжки укладывают бетонную или керамическую плитку (рис. 5 (б)). Стены с наружной стороны нужно оштукатурить цементным раствором 1:3 и, как только штукатурка высохнет, покрыть двойным слоем мастики или наклеить на мастике слой толя и снова обработать мастикой. Пространство между стенами и грунтом нужно забить жирной глиной слоем 25 см и засыпать вынутым грунтом; Изоляцию стен с наружной стороны поднимают выше уровня фунтовой воды на 50 см.

Подземные конструкции фундамента

Рис. 5

Подземные конструкции: а — подвала в сухих непучи-нистых грунтах; б — подвала в пучинистых грунтах; в — погреба 1 — грунт; 2— утрамбованная песчано-гравийная смесь; 3 — уплотненная жирная глина; 4 — отмастка; 5 — уровень отмастки при замерзании грунта; 6 — стена; 7 — рубероид; 8 — плоский асбестоцементный лист; 9— утеплитель; 10 — железобетон; II — кирпичная кладка; 12 — бетон; 13 — доски пола; 14 — дощатый подшивной потолок по балкам; 15 — балка; 16— вентиляционная труба; 17— щебень; 18— цементная стяжка; 19— бетонные или керамические плитки; 20 — лаги; 21 —гидроизоляция *-•- покраска горячим битумом; 22 — крышка люка. Р.У.П.Г. — расчетный уровень промерзания грунта; У.Г.В. — уровень грунтовых вод.

Чтобы снизить уровень грунтовых вод на участке, отрывают колодец, глубина которого ниже уровня пола подвала на 50—70 см. Вокруг дома на расстоянии 1,5—2 м от него вкапывают вертикально дренажные трубы диаметром 10 см с просверленными в стенках отверстиями. На дно их засыпают гравий, щебень. При этом образуются своеобразные поглотители воды. Устройство дренажной системы подробно описано в другой статье.

Полы подвала укладывают на основание из бетона и железобетона по подготовке из щебня, кирпичного боя или гравия. Они могут быть дощатыми и др.

Перекрытие над подвалом, как правило, железобетонное.

Если цокольное перекрытие деревянное, то желательно несущие балки оставить открытыми, а утеплитель расположить над ними.

Для проветривания помещения подвала в его верхней части делают вентиляционные отверстия.

Вентилировать подвал можно также устройством вертикальных каналов, выходящих за пределы крыши: приточного и вытяжного. Их располагают в противоположных сторонах подвала: приточный — у пола, вытяжной — под потолком. Минимальный размер каналов — 14x14 см.

В таком подвале вы можете организовать помещение для хранения сухого топлива, садового инвентаря, гараж и другие хозяйственные помещения. Однако, если состояние грунта неблагоприятно для сооружения подвала, который может оказаться неоправданно дорогостоящим, то лучше обойтись лишь сооружением погреба, который устраивают, как правило, под домиком. Можно под сараем или во дворе. Его пол и стены изолируют от грунта и возводят из прочного материала — бетона, бутобетона, красного полнотелого, хорошо обожженного кирпича. Пол можно сделать из глины, которую укладывают в два слоя: первый толщиной 0,25 м, второй, уложенный на слой толя, — 0,1 —0,15 м. Стены, потолок и люк утепляют. Люк, кроме того, герметизируют.

Погреб следует оборудовать вентиляционным устройством для воздухообмена (рис. 5 (в)).

Неотъемлемой частью фундамента для дома из бруса является цоколь, то есть так, фактически, называется его верхняя часть, которая возвышается над землей на 50—70 см. Цоколь должен быть прочным, устойчивым к неблагоприятным атмосферным условиям. Его выкладывают из прочных морозостойких материалов (камень, бетон, кирпич-железняк) и оштукатуривают цементно-песчаным раствором состава 1:3.

Верх фундамента или цоколя должен быть ровным и гладким.

Чтобы выровнять верх фундамента, необходимо по бокам стенок закрепить доски с ровными кромками, образовавшееся пространство в опалубке залить цементным раствором состава 1:3 или 1:4, выровнять, разгладить, просушить и затем поверху уложить гидроизоляцию (см. ниже).

Цоколем ленточного фундамента обычно является его верхняя часть (рис. 6), столбчатого — забирки — стенки между фундаментными столбиками (рис. 7).

По отношению к наружной стене цоколь может быть западающим, выступающим или находиться с ней в одной плоскости (рис. 6). Самый надежный— западающий. По сравнению с выступающим он имеет меньшую толщину и не требует устройства слива.

Цоколь фундамента дома из бруса

Рис. 6. Цоколь: а — под кирпичные стены; б — под деревянные панельные стены; в — под каркасные стены; г — под брусчатые (бревенчатые) стены; д — под стены «Шалаш». 1 — стена; 2 — фундамент; 3 — отмостка; 4 — кирпичный столбик; 5 — балка перекрытия; 6 — брус нижней обвязки; 7 — доски пола; 8 — плинтус; 9 — гидроизоляция (2 слоя толя или рубероида); 10 — рама; II — анкер; 12 — отливная доска; 13 — грунт.

Если у вашего садового домика тонкие наружные стенки (деревянные, панельные или каркасные), то целесообразно отдать предпочтение выступающему цоколю.

В таблицах 1 и 2 приведены марки материалов и растворов для фундаментов, находящихся в различных условиях эксплуатации.

Строительство фундамента для дома из бруса

Рис. 7. Виды забирки; а, в — из теса; б — из обрезной доски; г— из горбыля. 1 — забирка; 2 — световое или вентиляционное окно; 3 — пол.

Таблица 1

Информация по строительству фундамента

Материалы для фундаментов и цоколей.

Забирки столбчатого фундамента утепляют подпольное пространство и предохраняют его от пыли, влаги и снега. С внутренней, стороны утепление производится шлаком, сухим песком. Забирки выполняются обычно из тех же материалов, что и столбы фундамента. Ширина бутовой забирки 200 —300мм, кирпичной — в 1 или 1/2 кирпича, она заглубляется в грунт на 200—300 мм. Если грунт глинистый, то под забиркой делают песчаную подушку толщиной 150—200 мм. Забирку из кирпича или бутобетона необходимо оштукатурить.

Таблица 2

Информация по цементу

Строительные растворы для кладки фундаментов и цоколей.

В цоколе так же, как в подвале, предусматривают отверстия для вентиляции подполья. Их располагают одно против другого с каждой стороны дома на высоте 15 см от уровня земли. Размер отверстия не менее 14x14 см. Чтобы отвести от фундамента дождевые и талые воды, по периметру наружных стен следует устроить отмостку (рис. 8).

Создание фундамента

Рис. 8

Отмостка: 1 — цементная стяжка или асфальт; 2 — гравий, щебень; 3 — песок; 4 — грунт; 5 — сток для воды; 6 — фундамент; 7 — слой жирной глины.

Ширина отмостки составляет 0,5 — 1 м, а ее уклон 8 —10%. Для этого снимается растительный слой вокруг фундамента на глубину 100- 150 мм, в образовавшуюся выемку закладывают слой мягкой глины, тщательно уплотняют ее, придавая нужный уклон. Затем засыпают песок с гравием (щебнем) или кирпичным боем, трамбуют и заливают раствором или покрывают цементогрунтом. Верхний слой отмостки может быть также сформирован из щебенки, утоптанной в слой глины, выложен из булыжника, бутового камня или плитки на песчаную или бетонную подготовку, выслан слоем дерна.

По краям отмостки рекомедуется прорыть канаву с уклоном к водосборникам (водоотводу) и забетонировать или уплотнить ее гравием, или же, что еще проще, уложить на дно распиленную вдоль асбестоцементную трубу.

Для защиты стен дома из клееного бруса от грунтовых вод необходимо устроить гидроизоляцию фундамента.

Самый простой способ гидроизоляции предполагает настил 2—3 слоев толя (рубероида) «всухую» поверх фундамента.

Обратите внимание на то, чтобы швы имели перекрытия материала не меньше, чем в 10 см.

Также несложно уложить слой цементного раствора (2—3 см) состава 1:2, выровнять, зажелезнить и дать высохнуть. Поверх постелить один слой толя или рубероида. Железнение выполняют для надежной защиты конструкции от проникновения сырости. Есть два способа. Первый способ — хорошо выровненный свежий раствор посыпать 2—3-х миллиметровым слоем сухого цемента и тут же хорошо загладить его лопаткой или кельмой. Цемент впитывает воду, образуется цементное тесто, которое, высыхая, не пропускает воду. Второй способ — на выровненный свежий раствор наложить 2—3-х миллиметровый слой цементного теста и затереть его.

Еще один способ гидроизоляции фундамента для дома из бруса состоит в нанесении мастики из разогретого битума и извести-пушонки в пропорции 2(3): 1. Мастика наносится в 2—3 приема, при этом общий гидроизоляционный слой должен составлять не менее 1 см.

Известь в составе мастики можно заменить сухим просеянным мелом, перемешанным со смолой в пропорции 1:1.

Наиболее надежная изоляция — на мастиках (толь — на дегтевой, рубероид — на битумной основах). При этом верх фундамента следует покрыть мастикой и наклеить на нее первый слой рулонного материала, который нужно вновь покрыть мастикой и наклеить второй слой.

Для гидроизоляции фундамента лучше всего применять толь и рубероид без песчаных и каменных подсыпок.

В садовых домиках с каменными и кирпичными стенами гидроизоляцию укладывают на высоте 15—20 см от земли. При этом, если цокольное перекрытие сооружалось из балок, то гидроизоляция должна быть ниже их на 10—15см.

Если в доме из бруса устраивать подвал, то гидроизоляцию необходимо укладывать на двух уровнях: одну на 10 см ниже пола подвала, вторую — в цоколе на 15-20 см выше отмостки.
